Betonová jímka pro tlakovou kanalizaci a přečerpávání

  • Železobetonová jímka o průměru 1 m
  • Pro umístění do spodní vody, nebo v komunikaci je betonová jímka tím nejjednodušším řešením.
  • Využití betonové jímky zároveň vylučuje i možné komplikace v budoucnosti.
  • Popis

    Betonové čerpací jímky na základě zkušeností doporučujeme v lokalitách s vysokou hladinou spodní vody.

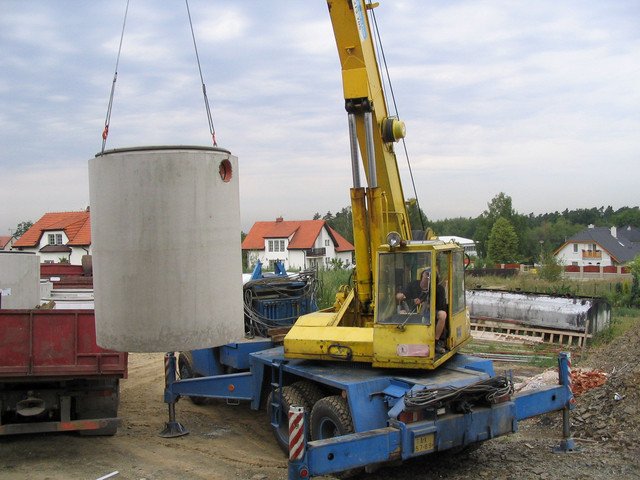

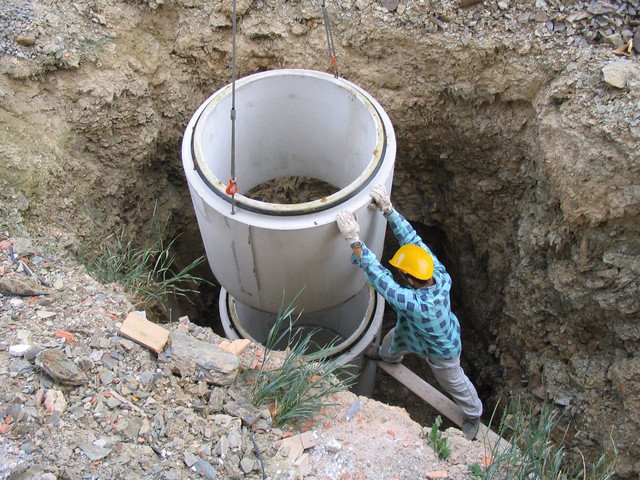

    Pro umístění do spodní vody, nebo v komunikaci je betonová jímka tím nejjednodušším řešením už při realizaci výstavby. Šachta se ukládá na štěrkové lože a obsype zeminou. Jedinou podmínkou pro realizaci je přístupnost místa jeřábem

    Využití betonové jímky je spolehlivé řešení, které vylučuje i možné komplikace v budoucnosti, jaké známe při podcenění kvality obetonování plastových jímek v problematických lokalitách, kde může dojít jak ke zborcení jímky, tak i průniku spodní vody do jímky. Taková situace si pak vyžádá nákladnou a náročnou opravu.

    Součásti betonové čerpací jímky pro RD:

    • Základní část včetně dna o vnitřním průměru 1 m
    • na ní je v některých případech nástavec plného průměru
    • víko o plném průměru se vstupním otvorem
    • na otvoru jsou umístěny vyrovnávací prstence
    • jímka je opatřena litinobetonovým poklopem pro požadované zatížení
    • mezi základními díly čerpací jímky je pryžové tesnění
    • ve stěnách jímky jsou individuálně rozmístěny těsněné prostupy

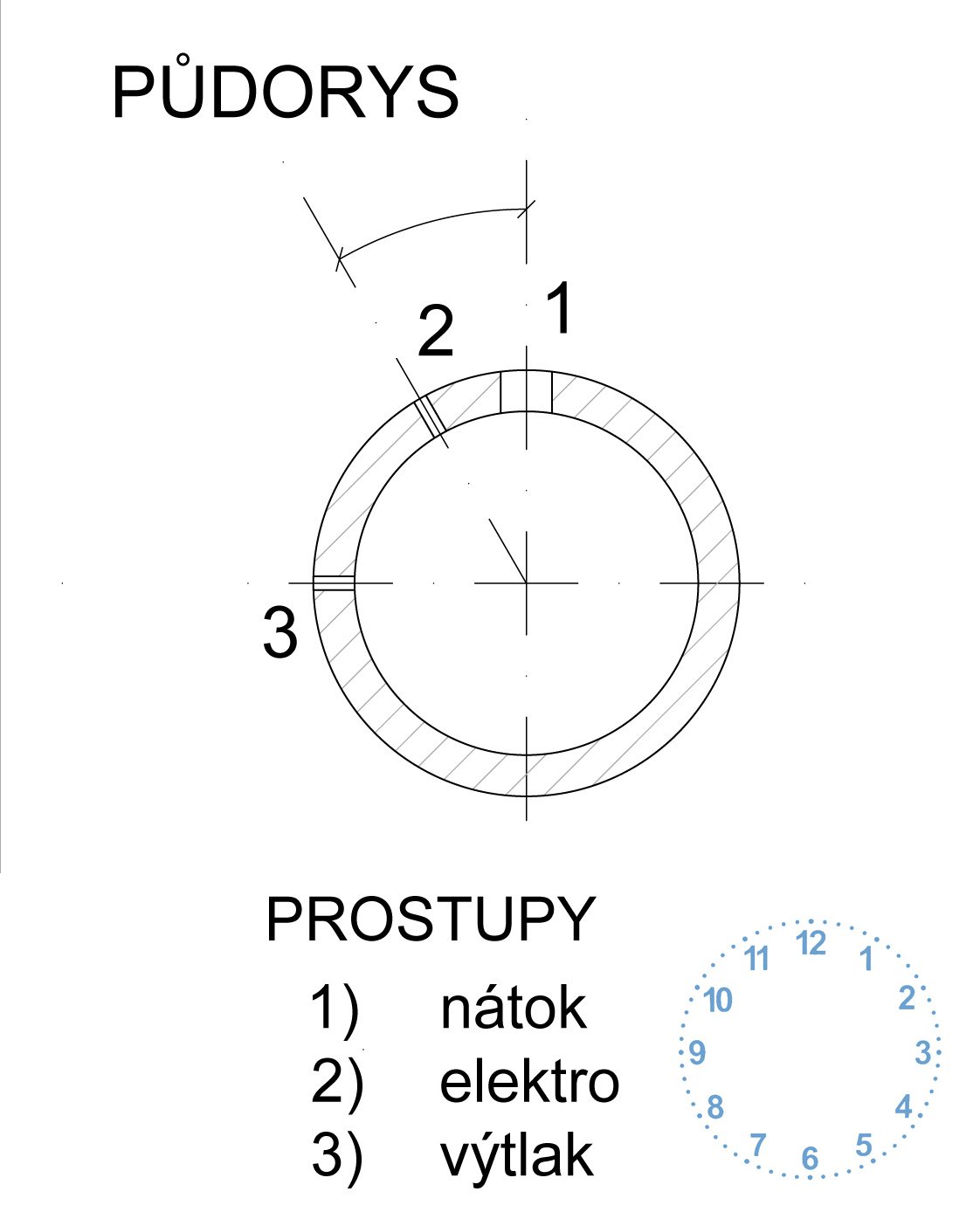

    Prostupy

    Umístění prostupů

    • zadává se individuálně
    • výtlak (3) v nezámrzné hloubce
    • nátok (1) dle spádu, minimálně 1m nade dnem

    Používáme kruhové prefabrikované železobetonové jímky upravené na technologické požadavky osazené čerpací techniky. Jímky jsou vyrobené z vodostavebného betonu C35/45.
    Mechanickou pevnost spojů proti posunutí a důkladnou vodotěsnost zajišťuje profilový zámek, do kterého se vkládá pryžové jazýčkové těsnění, jímž jsou opatřeny všechny základní díly jímky.

    Hloubka čerpací jímky se volí tak, aby nátok do jímky přicházel minimálně 1 m nade dnem.
    Také při větších hloubkách je použití betonové jímky výhodné.

    Konstrukce nádrží lze ji přizpůsobit pro požadované zatížení. V základním provedení je staticky dimenzována na silniční zatížení tř. A dle ČSN 736203 Zatížení mostů. Pro umístění do spodní vody je tato jímka dostatečně těžká, není ji nutno opatřovat protivztlakovým prstencem.

    K této jímce dále nabízíme

    • dodávka a montáž čerpací technologie tlakové kanalizace
    • dodávka a montáž čerpací technologie pro přečerpávání do gravitační kanalizace

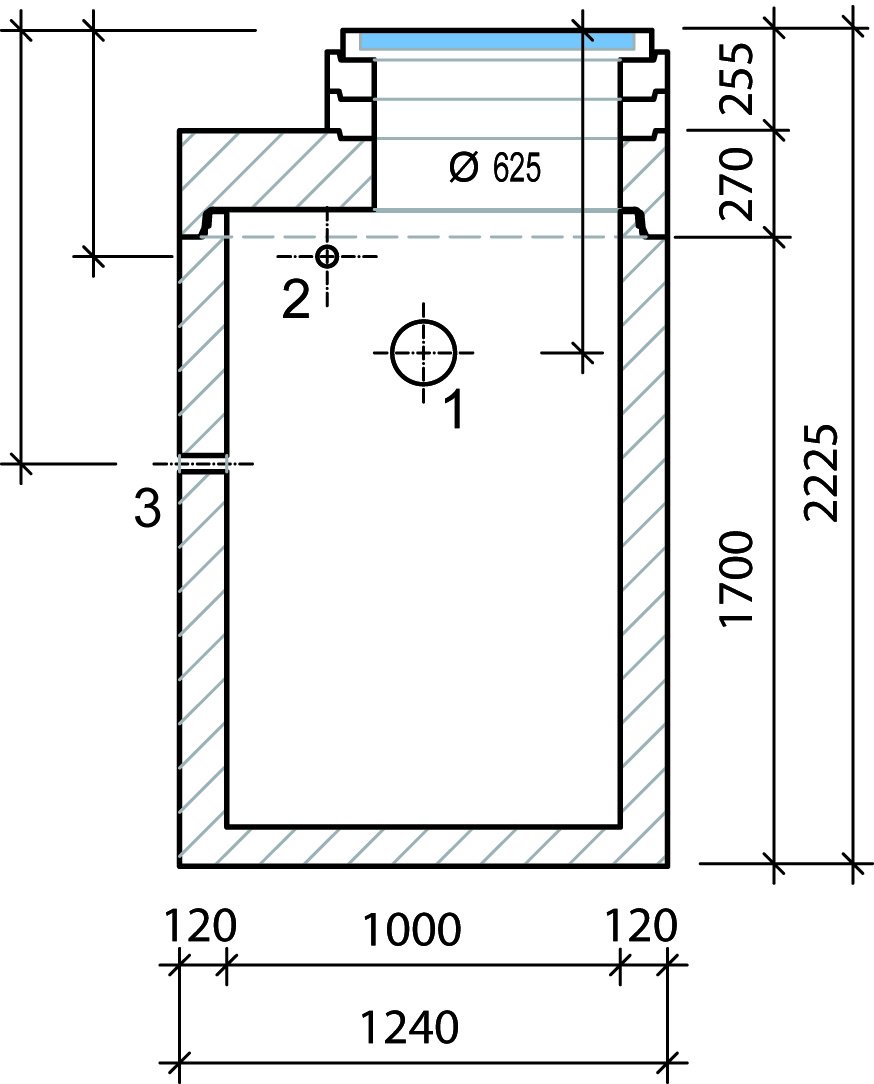

    Výkres - příklad betonové čerpací jímky pro RDpdf76.43 KB

    Datum poslední změny: 03.06.2011


    Potřebujete poradit s výběrem čerpadla?

    Navštivte nás v naší prodejně čerpadel a čerpací techniky, poskytneme Vám i další užitečné informace a nabídneme Vám také instalační materiál.

    V případě zájmu Vám vybrané čerpadlo namontujeme včetně elektro příslušenství.
