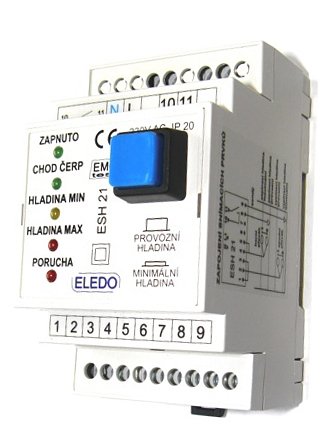

Řídící modul ESH 21 je kombinovaný snímač hladiny určený k automatickému řízení chodu čerpadel pro splašková a jinak znečištěná prostředí vodivých kapalin kde hrozí znečištění snímacích prvků.
V provozním režimu je spínání hladin elektrodové v kombinaci s časovým intervalem. Pro případ poruchy jsou dále vstupy pro plováky minimální hladiny (ochrana proti chodu na sucho) a plovák maximální hladiny (při překročení úrovně spínací elektrody)
Přístroj může vyhodnocovat stav hladiny bez použití všech tří snímacích prvků. Může pracovat jak v pouze plovákovém spínání, tak pouze v elektrodovém spínání, nebo v kombinaci elektrodového spínání a jednoho plováku. Kombinace všech tří snímacích prvků zajišťuje vícenásobnou ochranu proti selhání a optimální signalizaci všech provozních stavů v jímce.
(1) Při dosažení zapínací hladiny se spustí čerpadlo na nastavený interval. Sepnutí je na základě dotyku povrchu hladiny se spínací elektrodou - netrpí na případné usazování nečistot na elektrodě.
(2) Zdvojenou ochranu čerpadla proti chodu na sucho zajišťuje plovák minimální hladiny. Plovák je při běžném provozu trvale pod hladinou - netrpí na usazování nečistot vyskytujících se zejména na hladině či na dně jímky.
(3) Případné překročení provozní hladiny v jímce signalizuje plovák hladiny maximální. Tento plovák je při běžném provozu trvale nad hladinou a také netrpí na usazování nečistot. V případě selhání elektrodového snímání je modul ESH 21 nadále schopen spínat čerpání v rozsahu vypínací a zapínací úrovně tohoto plováku.

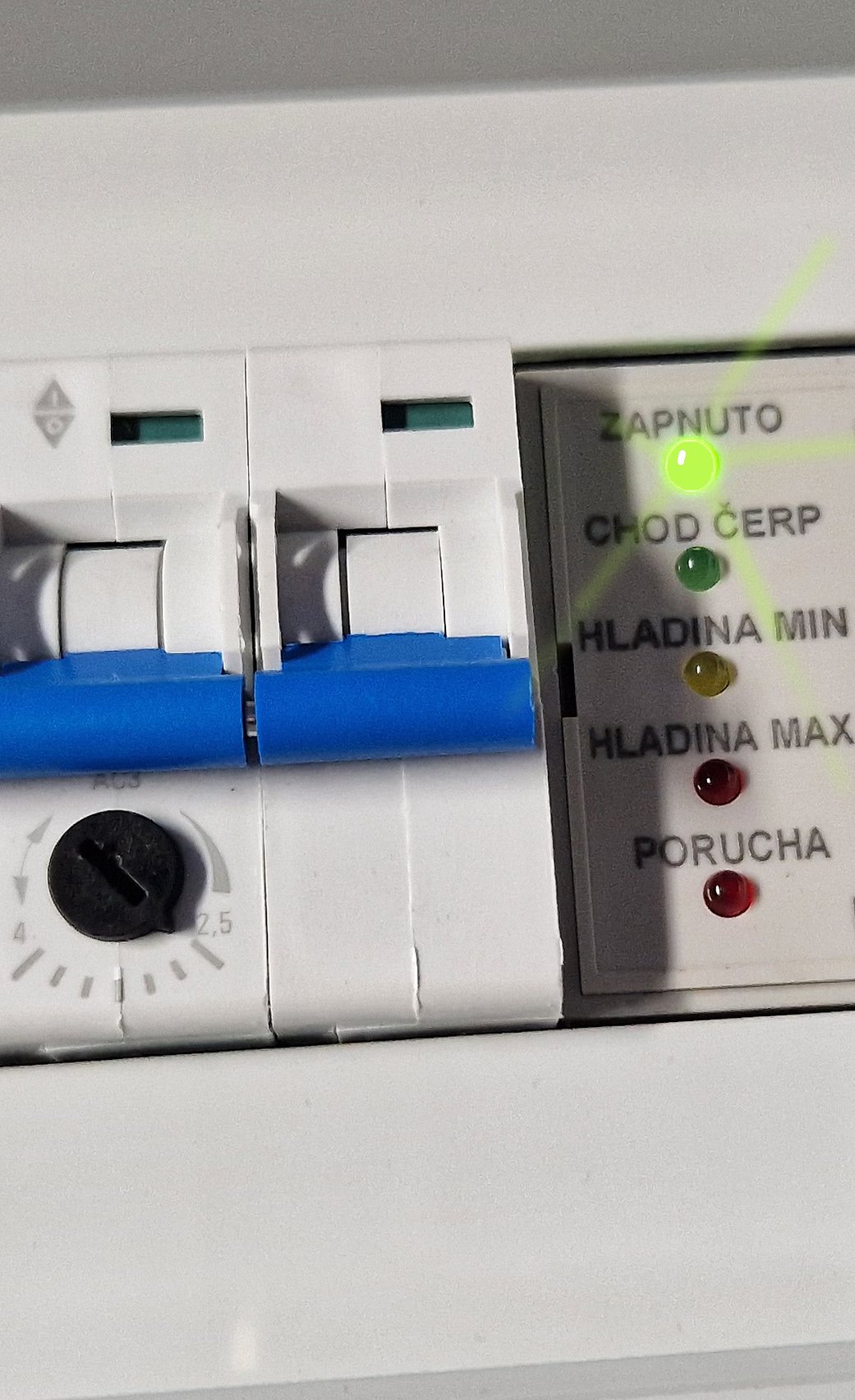

| I. zelená | zapnuto | Indikuje zapnutí hlavního vypínače a připravenost zařízení k provozu. |
| II. zelená | chod čerp. | Indikuje chod čerpadla (sepnutí výstupního kontaktu). |
| III. žlutá | hladina min | Indikuje vyčerpání šachty do minimální hladiny. |
| IV. červená | hladina max | Indikuje nebezpečnou hladinu (přeplnění šachty) + akustická signalizace. |
| V. červená | porucha motoru | Indikuje poruchu motoru popř. jiný poruchový stav + akustická signalizace. |
