Technologie přečerpávací jímky s čerpadlem 32GF21.5 400V

Čerpací technologie pro přečerpávání do gravitační nebo tlakové kanalizace

Popis provedení přečerpávací technologie

Dodávka a montáž kompletní čerpací technologie s použi­tím ponorného kalového čerpadla 32GF 21.5 s řezákem 1,5 kW 400V, včetně kanalizační kulové zpětné klapky, kulového ventilu, potřebných armatur a řídící elektrovýzbroje (řídící automatika, elektrodový sys­tém, plovákové spínače) pro automatické odčerpávání splaškové kanalizace.

Technologie s tímto čerpadlem předpokládá napojení na výtlačné potrubí PE o průměru 40 mm.

Hlavní součásti vybavení v přečerpávací jímce:

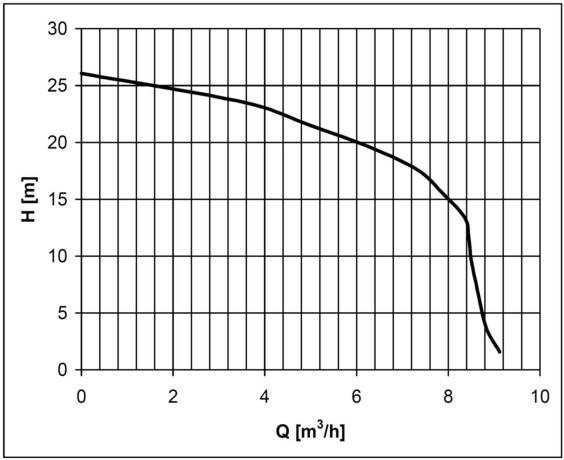

• čerpadlo 32GF 21.5 s řezákem 1,5 kW 400V, dopravní výška Hmax 26m
• plnoprůtočná kulová zpětná klapka
• plastový kulový ventil
• rozebiratelné svěrné spojky a potrubí uvnitř jímky
• 2 elektrody
• 2 plováky
• provaz, upevňovací materiál

Délka kabelů 10 m.

Řídící automatika obsahuje:

• kompletní elektrickou ochranu čerpadla
• spínání čerpadla řízené elektrodami
• zdvojenou ochranu čerpadla proti chodu na sucho spodním plovákem
• možnost přepnutí čerpání do režimu „hladina minimální“ – spínání spodním plovákem, nižší hladina pro servis, při poruše elektrodového systému, apod.
• nouzový režim ovládaný horním plovákem se uvede do chodu automaticky dosažením maximální hladiny v jímce
• signalizace havarijní maximální a minimální hladiny a všech provozních stavů
• standardně dodávanou signalizaci maximální hladiny optickou a akustickou v ovládací skříňce lze
  doplnit, též signalizací do jiného požadovaného místa, případně o GSM
• dvanáctimodulový rozvaděč dle požadavků: venkovní, vnitřní, vnitřní k zasekání

Přečerpávací jímka

Pro umístění čerpadla používáme čerpací jímky o průměru 1 m - plastové jímky k obetonování, plastové jímky samonosné nebo betonové jímky.
